系统架构
1 应用架构
!!! tip ""
- JumpServer 采用分层架构，分别是负载层、接入层、核心层、数据层、存储层。

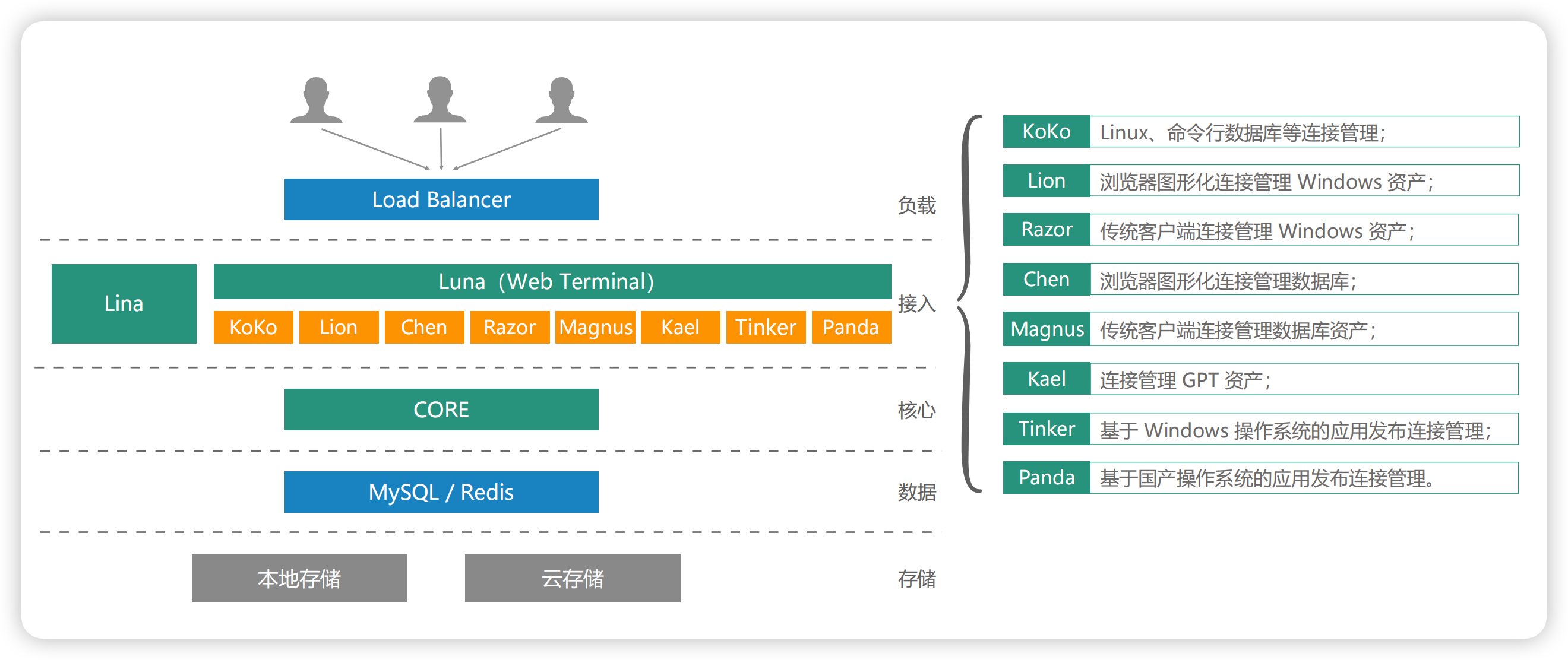

- JumpServer 应用架构图如下：
2 组件说明
!!! tip "" - Core 组件是 JumpServer 的核心组件，其他组件依赖此组件启动。 - Koko 是服务于类 Unix 资产平台的组件，通过 SSH、Telnet 协议提供字符型连接。 - Lion 是服务于 Windows 资产平台的组件，用于 Web 端访问 Windows 资产。 - XRDP 是服务于 RDP 协议组件，该组件主要功能是通过 JumpServer Client 方式访问 windows 2000、XP 等系统的资产。 - Razor 是服务于 RDP 协议组件，JumpServer Client 默认使用 Razor 组件访问 Windows 资产。 - Magnus 是服务于数据库的组件，用于通过客户端代理访问数据库资产。 - Kael 是服务于 GPT 资产平台的组件，用于纳管 ChatGPT 资产。 - Chen 是服务于数据库的组件，用于通过 Web GUI 方式访问数据库资产。 - Celery 是处理异步任务的组件，用于执行 JumpServer 相关的自动化任务。 - Video 是专门处理 Razor 组件和 Lion 组件产生录像的格式转换工作，将产生的会话录像转化为 MP4 格式。 - Panda 是基于国产操作系统的应用发布机，用于调度 Virtualapp 应用。
3 逻辑架构
!!! tip "详见 源码部署"
